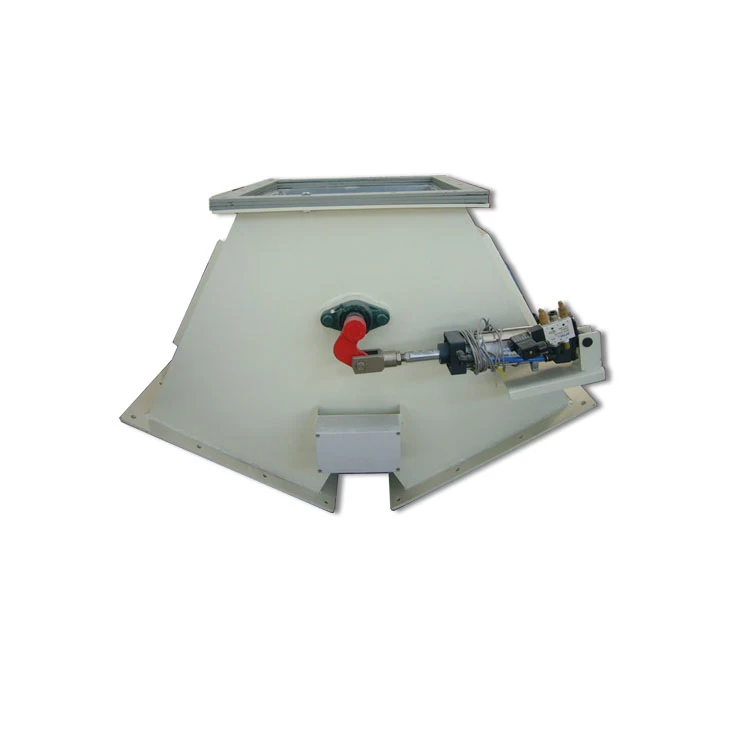

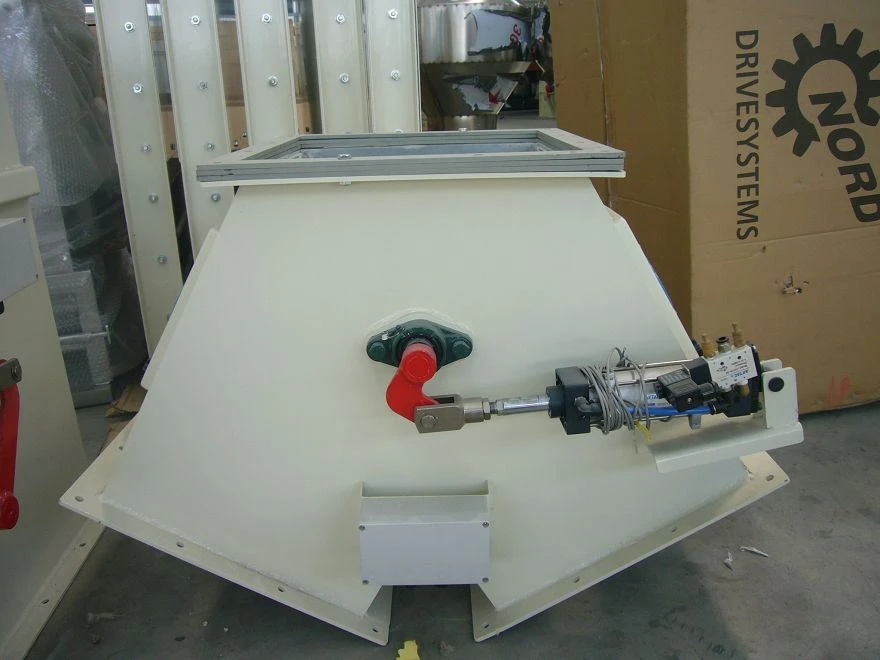

Elektrischer Vierkantweicher der TBDD-Serie
Einfache und kompakte Struktur, einfache Installation
Sicherer und zuverlässiger Betrieb, geringer Wartungsaufwand
30°- und 45°-Ausläufe sind verfügbar
Auslauffläche variierte von 100 * 100 ~ 500 * 500 cm2
Sicherheitszeichen und Beschreibung
Die folgenden Sicherheitszeichen sind auf dem Gehäuse angebracht, um die Kunden daran zu erinnern, die Sicherheit von Personal und Maschine beim Betrieb zu gewährleisten, und alle Betriebsvorschriften sind strikt einzuhalten.
Das Sicherheitszeichen "Vorsicht vor Verletzungen durch die Maschine" am Ein- und Auslass erinnert daran, dass Sie die Maschine NICHT für die Inbetriebnahme und den Betrieb starten sollten, bevor das Gerät vollständig mit dem System verbunden ist.
Technische Parameter
Artikel | Pneumatikzylinder-Modell | Betriebsdruck | Magnetschalter | Theoretischer Schub | Theoretische Spannung | Fassungsvermögen |
TBDQ20*20/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20*20/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25*25/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25*25/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30*30/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30*30/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40*40/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50*50/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60*60/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80*80/45° | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Anmerkung:der obige theoretische Schub und die theoretische Spannung werden auf einem atmosphärischen Druck von 6 bar berechnet.
