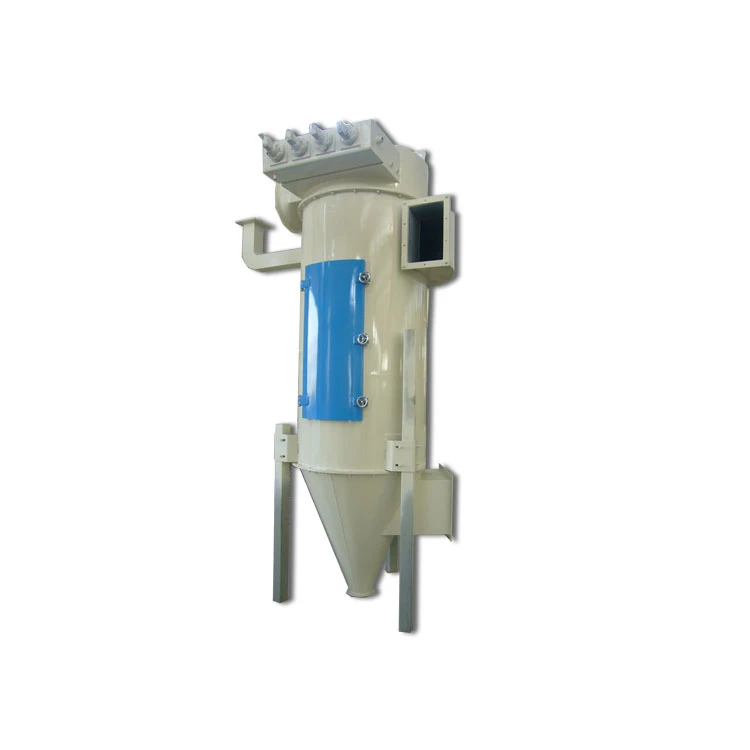

TBLMY Entstaubungsanlage

Entstaubungsanlage

TBLMY Hochdruck-Strahlfilter-Entstaubungsanlage

Eigenschaften: Mit flachen Filterhüllen, kompakter Struktur und geringem Platzbedarf.

Anwendung: Entstaubung an Förderanlagen.

Arbeitsluftdruck: 0,2-0,4 MPa

Filterbereich (optional): 5,6 m², 10,5 m², 17,5 m², 25,2 m², 36,4 m², 53,2 m², 75,6 Mio.², 109,2 Mio.².

Anwendung und Anpassungsfähigkeit

TBLMy Jet Filter Dust Collector gehört zu einem Beuteltyp, Niederdruck-Reverse-Luftstrahl, Impulsstaubabscheider, der sich durch zuverlässige Leistung, hocheffiziente Staubsammlung, niedrige Austragskonzentration, einfache Bedienung und Wartung auszeichnet. Es ist anwendbar für die Staubbekämpfung in den Branchen Getreide und Futtermittelverarbeitung, Maschinen, Metallurgie, Baustoffe und Zement sowie Staubreinigung oder Recycling und Filterung in pneumatischen Förder- oder Aspirationskanalsammlungen.

Funktionen

Dieses Produkt ist mit einer Zyklon-Entstaubungsanlage ausgestattet. Die staubhaltige Luft dringt tangential in die Box ein und wird durch Drehen getrennt; Zuerst wird großer Staub abgesetzt, kleiner Staub wird durch eine Filterhülse gefiltert, um die Lebensdauer der Hülse zu verbessern;

Ein schneller Montage- und Demontagemechanismus, der mit patentierter Technologie für Stoffhülsen hergestellt wird, eignet sich zur Verbesserung der Betriebsumgebung und der Arbeitseffizienz.

TDFD Typ Magnetventil wird für die einfache Montage und Demontage angenommen und dafür können ein Magnetventil mehrere Hülsen gleichzeitig realisiert werden;

Das Impulssteuerungsinstrument TKZM Typ wird dafür verwendet, dass eine Mehrkreisregelung mit guter Einstellbarkeit, Genauigkeit und stabiler Leistung realisiert werden kann.

Es gibt kegelförmige Boden- und Flachboden-Staubentladungsmechanismen, um den Staubaustragsmechanismus mit flachem Boden zu optimieren.

Eingangsspannung des Magnetventils: DC 24 V, Strom: 0,8 A ~ 1A, Arbeitsumgebung: -10 ° C ~ 50 ° C, relative Luftfeuchtigkeit ≤85%, Arbeitsmedien: saubere Luft, Arbeitsdruck der Luftquelle: 0,5 MPa ~ 0,7 Mpa.

Die Betriebsspannung der Schleuse muss AC 380 (1±5 %) V betragen, und das Material darf nicht mit Faserverunreinigungen und großen Feststoffen vermischt werden.

Der Luftquelldruck zur Staubentfernung muss 0,5 MPa ~ 0,7 MPa betragen, wenn er in besonderen Fällen verwendet wird, kann der Druck niedriger als 0,5 MPa sein;

Beständigkeit der Entstaubungsanlage: P<>

Wirkungsgrad der Entstaubungsanlage: η≥99,5%;

Filterluftgeschwindigkeit: ≤4 (m/min);

Spezifikation der Filterhülse: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Funktionsprinzip und Merkmale der Hauptkomponenten

Obere Box

Die obere Box ist eine Komponente zum Sammeln von gefilterter sauberer Luft, die mit einem Luftauslass auf der Oberseite vervollständigt wird und eine Luftstrahlvorrichtung enthält. Beim Öffnen der oberen Abdeckung der oberen Box kann das Luftstrahlgerät überprüft und ausgetauscht werden (normalerweise ist es nicht erforderlich).

Mittlere Box

Middle Box ist eine Komponente zum Filtern der einströmenden staubhaltigen Luft und auch zum Absetzen der großen Staubpartikel; Die Oberseite ist mit der oberen Box verbunden, die untere mit der unteren Box, und darin befindet sich eine Filterhülse. An der Box befindet sich eine Inspektionsklappe, die geöffnet werden kann, um die Filterhülse zu inspizieren und auszutauschen.

Unterer Karton (flacher Boden —— unterer Kasten, kegelförmiger Boden ——Bunker)

Die untere Box ist die Komponente zum Ablassen von Staub und mit einer Staubentladevorrichtung ausgestattet. Der untere Teil hat einen Staubauslass, der mit der Luftschleuse verbunden ist. An der Seite des unteren Kastens befindet sich ein Schacht, der zur Inspektion der Staubentladevorrichtung und zur Zugabe von Schmieröl beim Öffnen verwendet wird. Staub wird durch einen konischen Bunker mittels Schwerkraft des Staubes abgeführt, so dass der Staub entlang der konischen Oberfläche gesammelt und abgeführt werden kann.

Technische Parameter
